ЛЕГКИЙ ВОДЯНОЙ ТЕПЛЫЙ ПОЛ

Легкий водяной теплый пол используется, как правило, в деревянном домостроении, когда нет возможности реализовать бетонную систему водяного теплого пола, ввиду ее высокого веса. К преимуществам легкого водяного теплого пола можно отнести малый вес, чистый монтаж, быстрый отклик на команды автоматики (ввиду низкой инерционности). К недостаткам - высокую стоимость теплораспределительных пластин и меньшую теплоотдачу по сравнению с бетонной системой водяного теплого пола.

Легкий водяной теплый пол
Легкий водяной теплый пол
<img водяной теплый пол" водяной теплый пол"  />
Легкий водяной теплый пол


Теплопередающими элементами системы легкого водяного теплого пола являются специальные теплораспределительные пластины, изготовленные из алюминия или оцинкованной стали. Теплораспределительная пластина применяется для монтажа легких "сухих" систем теплых водяных полов. Пластина имеет сегментированные насечки для излома, что позволяет делить ее без инструментов на 4 части. Теплораспределительная пластина имеет омегообразный профиль, благодаря которому обеспечивается плотный охват поверхности греющей трубы. Таким образом, форма теплораспределитльной пластины позволяет наиболее полно осуществить передачу тепла от греющей трубы к пластине и, в свою очередь, от пластины к поверхности пола. В интернете можно встретить статьи и видео, в которых, вместо применения теплораспределительных пластин, советуют специальным способом оборачивать греющие трубы алюминиевой фольгой. Однако данный способ теплопередачи и теплораспределения имеет низкую эффективность.

Теплораспределительные пластины

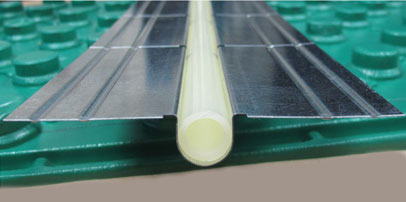

Теплораспределительные пластины.

Теплораспределительные пластины производятся различных размеров, например: 1000*125 мм; 880*195мм; 1200*130мм. Толщина пластины составляет, обычно, 0,5-0,55 мм. Теплораспределительные пластины имеют сегментарные насечки для излома. Благодаря этому пластины можно разделить на части различной длины без использования инструментов.

Рассмотрим подробно два примера легкого водяного теплого пола.

1. Легкий "деревянный" водяной теплый пол. В данном примере (см. схему) утеплитель уложен между лагами. В качестве утеплителя используется минеральная вата. Уложено два слоя гидро-пароизоляции - до и после утеплителя. Выполнен монтаж чернового пола. Начинаем монтаж легкого водяного теплого пола с установки демпферной ленты. Демпферная лента прикрепляется непрерывно по всему периметру помещения вдоль нижнего края стен. В качестве опорных элементов для теплораспределительных пластин используются деревянные рейки толщиной 20 мм. Ширина реек зависит от шага укладки. Например, при использовании пластин 1000*125 мм и при шаге укладки трубы 150 мм, потребуются рейки шириной 125 мм. Рейки крепятся к черновому полу саморезами согласно проекту. Между рейками, по ходу укладки пластин, оставляются "просветы", равные 20 мм. В "просветы" укладываются и крепятся к рейкам теплораспределительные пластины. Далее, в желоб пластины укладывается труба, при этом не требуется использовать дополнительный крепеж. Затем укладываются и крепятся листы ГВЛВ, служащие ровной основой для напольного покрытия.

Послойная структура легкой системы водяного теплого пола. Пример 1.

Послойная структура легкой системы водяного теплого пол

1. Опорные доски. Толщина 20 мм.

2. Трубы для водяного напольного отопления: трубы металлополимерные или трубы из сшитого полиэтилена. Диаметр 16 мм.

3. Теплораспределительные пластины. Толщина 0.5 мм.

4. Листы ГВЛВ. Толщина 10 мм.

5. Напольное покрытие. Толщина 20 мм.

6. Демпферная лента.

Общая толщина слоев 1-5 системы теплого пола 50 мм.

2. Легкий "полистирольный" водяной теплый пол. В целом, монтаж данного вида теплого пола, в приведенном примере, аналогичен монтажу деревянного водяного теплого пола (см. схему). Только вместо деревянных реек применяются специальные пенополистирольные плиты для теплого пола с выступами для укладки трубы. В данном случае, на плиты сначала укладываются теплораспределительные пластины. Затем в каналы пластин укладывается труба. Толщина специальных теплоизоляционных плит обычно составляет 40 мм, а толщина теплоизолирующего слоя 20 мм. Такие пенополистирольные плиты могут являться как дополнительным (при утеплении пола первого этажа), так и основным теплоизолирующим слоем (например, при теплоизоляции пола на втором этаже).

Послойная структура легкой системы водяного теплого пола. Пример 2.

Легкий водяной пол

1. Теплоизоляционные плиты для системы водяного теплого пола. Толщина 40 мм. Толщина теплоизолирующего слоя 20 мм.

2. Трубы для теплого пола: трубы металлополимерные или трубы из сшитого полиэтилена. Диаметр 16 мм.

3. Теплораспределительные пластины. Толщина 0.5 мм.

4. Листы ГВЛВ. Толщина 10 мм.

5. Напольное покрытие. Толщина 20 мм.

6. Демпферная лента.

Общая толщина слоев 1-5 системы теплого пола 70 мм.
