РАСЧЕТ ДИАМЕТРА ТРУБ ДЛЯ СИСТЕМЫ ОТОПЛЕНИЯ

Прежде чем производить монтаж системы отопления, требуется выполнить некоторые расчеты. В частности, понадобится рассчитать требуемый диаметр труб. Данная мера необходима для того, чтобы предотвратить перерасход энергии ввиду потери тепла. Расчеты также позволяют точней произвести планировку и дизайн интерьера дома.

Технология расчета диаметра

Для того чтобы итоговые цифры получились верными, требуется выяснить следующие параметры:

• Толщина стенок трубопровода;
• Размеры внутренний, фасонных изделий, фитингов;
• Номинальные размеры внутреннего диаметра.

Рекомендация: Ни в коем случае не пытайтесь сделать больше площадь теплоотдачи путем увеличения размеров трубопровода. В конечном итоге вы получите лишь падение давления в системе и потери тепла.

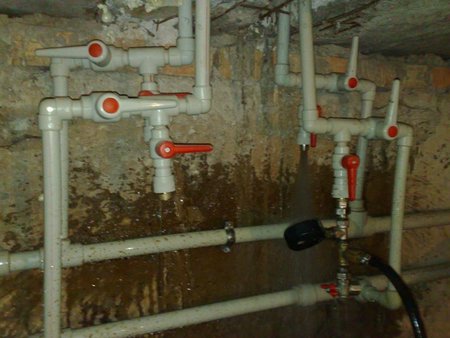

Рис. 1. Разводка

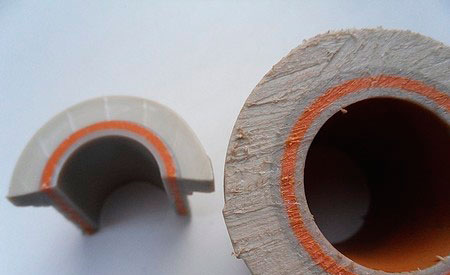

Рис. 2. Полипропиленовые трубы в разрезе

Все измерения обычно выполняются в дюймах. Размеры обозначаются в дробных цифрах, к примеру: ½ дюйма, 1/6 дюймов. 25,4 – значение одного дюйма. Все измерения производятся по различным формулам. Выбор конкретной формулы зависит от некоторых параметров: материал, из которого выполнен теплоноситель, его качество, уровень давления.

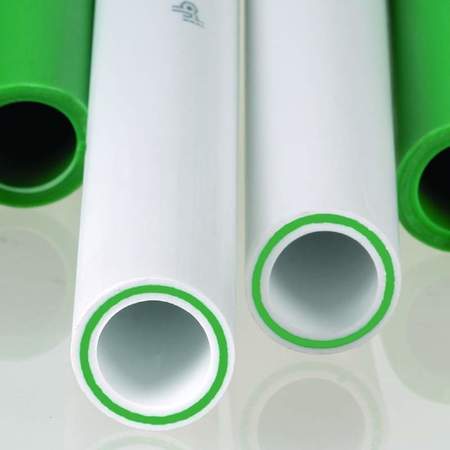

Рис. 4. Диаметр полипропиленовых труб для отопления

Измерения можно произвести при помощи рулетки или линейки. Все замеры переводятся в дюймы. Чтобы не производить трудоемкие расчеты, можно использовать специальную расчетную таблицу. В ней указаны все необходимые параметры: замеры теплоносителя, используемая схема разводки, все технические характеристики труб для системы отопления. Сверяться с таблицами нужно обязательно, так как с их помощью можно произвести замеры приборы с различными теплоносителями (антифриз, вода, искусственный проводник тепла). В таблице также учтен и способ циркуляции прибора: естественная или искусственная.

При произведении замеров необходимо учитывать, что на один квадратный метр помещения (при высоте потолка 2,5 метра) для обогрева требуется до 100 ватт мощности.

По каким формулам можно узнать необходимый диаметр трубопровода?

Существует упрощенная формула для замеров нужного размера, воспользоваться которой может любой человек:

D = √354∙(0.86∙Q:Δt):V

Обозначения:

• D – диаметр (см);
• Δt – разница между температурой на подаче и температурой на обратной подаче (в градусах Цельсия);
• Q –нагрузка на участок теплоносителя (киловатты);
• V – скорость работы теплоносителя (м/с).

Как произвести расчет необходимой мощности системы отопления?

Для замеров нужной площади системы отопления можно применить следующую упрощенную схему:

Qт = V∙∆t∙K:860

Обозначения:

• Qт – необходимая тепловая мощность (кВ/ч);
• V – размеры помещения: ширина-длина-высота (куб.м);
• ∆t – разница между температурой в комнате и на улице (градусы Цельсия);
• K – коэффициент теплопотерь в помещении;
• 860 – цифра позволяет перевести итоговое значение в кВ/час.

Значение K определяется исходя от типа постройки, специфики примененной в нем теплоизоляции. Произвести расчет быстрее позволят следующие упрощенные значения:

• K ¾ — значение для зданий с упрощенной конструкцией, не оснащенных теплоизоляцией;
• K 2/2.9 – значение для зданий с простой конструкцией, в которых выполнена небольшая теплоизоляция;
• К 1/1.9 – значение для зданий со стандартной конструкцией, в которых имеется средняя степень теплоизоляции;
• К 0,6/0,9 – значение для зданий с улучшенной конструкцией. В таких постройках наличествует высокий уровень качественной теплоизоляции.

При замерах труб для отопления значение ∆t (разница между температурой в комнате и температурой на улице) высчитывается, учитывая климатические условия конкретной местности, нужный уровень теплоотдачи.

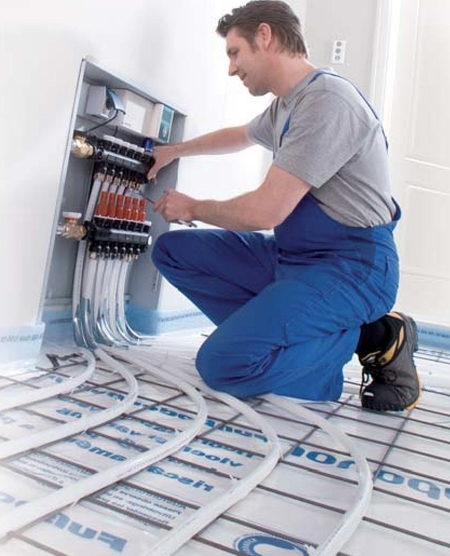

Рис. 5. Монтаж системы теплых полов

Точные замеры для монтажа труб может выполнить только квалифицированный специалист. Однако упрощенные схемы и формулы для того и существуют, чтобы каждый человек смог самостоятельно сделать все необходимые измерения для труб отопления. Помните, что при выполнении замеров следует соблюдать все вышеизложенные инструкции, ведь от точности расчетов зависит не только уют в доме, но и срок эксплуатации труб.
