КАТЕГОРИИ ПОЛИПРОПИЛЕНОВЫХ ТРУБ

Рынок полипропиленовых труб сегодня насыщен продукцией различных производителей, предназначенных для применения в различных коммуникациях. Для ориентирования в этом многообразии рассмотрим их основные виды.

Рассмотрим, какие виды пп труб существуют и пригодны к использованию в системах отопления.

Маркировка труб полипропиленовых включает в себя аббревиатуру «ПП» — для продукции отечественного производства или «РN» — на международных рынках.

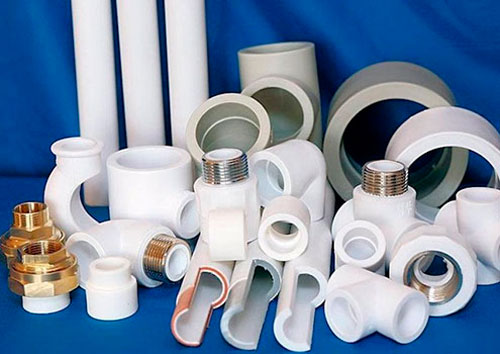

Рис. 1. Полипропиленовые трубы

Разновидности полипропиленовых труб

Полипропиленовые трубы разделяют по типу использования на:

- трубы для горячего водоснабжения;

- трубы для холодного водоснабжения.

В зависимости от толщины стенки:

- полипропиленовые трубы 10 атм.,

- полипропиленовые трубы 16 атм.,

- полипропиленовые трубы, выдерживающие 20 атм.

По структуре полипропиленовые трубы бывают:

- однослойными,

- многослойными.

Среди однослойных полипропиленовых труб выделяют:

1. РРВ — предназначены для систем холодного водоснабжения, промышленных водоемов и вентиляционных систем.

2. PPR — универсальные трубы, которые, благодаря равномерному распределению давления по стенкам, подходят как для горячего, так и для холодного водяного снабжения.

3. РРН — применяют для холодного водоснабжения, промышленных водных систем и систем вентиляции.

4. PPS — имеют самую широкую область применения, отличаются довольно высокой термостойкостью.

Многослойные полипропиленовые трубы разделяют на три вида:

- полипропиленовые трубы армированные стекловолокном;

- полипропиленовые трубы с использованием алюминиевого армирования;

- полипропиленовые трубы, которые состоят более чем из трех слоев.

В изготовлении полипропиленовых труб стекловолокно используют в качестве дополнительного армирования. Оно повышает надежность труб, но в то же время и вес их становится больше. Трубы, армированные стекловолокном не нужно зачищать перед монтажом, в отличии от алюминиевых.

Алюминиевый слой придает трубам дополнительную стойкость, не увеличивая общей массы трубы. Полипропиленовые трубы, армированные алюминием бывают:

- гладкими,

- перфорированными.

Всего существует пять видов усиления (армирования) полипропиленовых изделий. Первый способ предполагает армирование цельным листом алюминиевой фольги, которая наносится на внешнюю сторону трубы. Второй способ также заключается в армировании алюминием, но в отличие от первого варианта лист металла перфорирован. Третий способ армирования алюминием заключается в размещении алюминия ближе к внутренней части. Четвертый вид армирования – усиление изделия стекловолокном, находящимся посередине, между внешним и внутренним слоями. И самый эффективный способ усилить полипропиленовую трубу – армирование композитом. Композит – это смесь самого полипропилена и стекловолокна, который прокладывается между внутренней и внешней поверхностью.

Отличить армированные трубы от обычных очень просто. Достаточно посмотреть на них в разрезе. Армированная труба имеет два одинаковых слоя: наружный и внутренний, а посередине присутствует слой-усилитель – алюминий или стекловолокно. Маркировка полипропиленовых труб, армированных стекловолокном и алюминием различается:

- маркировка для стекловолокнистых полипропиленовых труб: PPR-FB-PPR,

- маркировка алюминиевых полипропиленовых труб: PPR-AL-PPR или PPR-AL-PEX.

Армирование обеспечивает более жесткую структуру трубы и предотвращает ее деформирование, а также позволяет сохранять твердость даже при высокой температуре и давлении.

При изготовлении многослойных полипропиленовых труб используют дополнительный слой, сделанный с добавлением термоклея.

Маркировка полипропиленовых труб

Маркировка	Конструкционные особенности	Сфера применения	Максимальная рабочая температура, С	Номинальное давление, МПа
PN10	Тонкостенная труба	Холодное водоснабжение	+20 оС	1Мпа (10,2 кг/кв.см)
		Системы теплых полов	+45 оС	1Мпа (10,2 кг/ кв.см)
PN20	Универсальная труба	Горячее водоснабжение	+80 оС	2Мпа (20,4 кг/ кв.см)
PN25	Труба армированная алюминиевой фольгой	Горячее водоснабжение и центральное отопление полипропиленом	+95 оС	2,5Мпа (25,49 кг/ кв.см)
PN16 (редкий вариант)			+60 оС	1,6Мпа (16,32 кг/ кв.см)

PN10 — тонкостенная труба, пригодная для монтажа систем холодного водоснабжения (t<20 °C). Допустимо применение в системах теплых полов при температуре теплоносителя до 45 °C. Рабочее давления в таких системах должно быть менее 1МПа (до 10,2 кг/см²).

PN16 — боле надежный вариант для разводки холодного водоснабжения при повышенном давлении в системе. Допустимо применение в системах центрального отопления низкого давления.

PN20 — так маркируется универсальный представитель полипропиленовых труб, пригодный как для обеспечения транспортировки низкотемпературных жидкостей, так и способный выдержать давление до 2МПа (соответственно 20,4кг/см²) при температуре в 80 °C, что открывает им «доступ» в системы горячего водоснабжения и системы отопления.

PN25 — надежный вариант армированной (фольга алюминиевая) трубы. 2,5 Мпа при t до +95 °C — это нормальные условия работы для таких материалов.

Трубы полипропиленовые для отопления диаметры внешние:

- PN10: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм;

- PN20: 16, 20, 25, 32, 40, 50, 63, 75, 90, 110 мм:

- PN25: 20, 25, 32, 40, 50, 63, 75 мм.

Армированные полипропиленовые трубы для отопления PN25 имеют слой алюминиевой из фольги или стекловолокна.

Цветовая палитра полипропиленовых труб: белый и серые, зеленые и черные (защита от ультрафиолета).
