КАНАЛИЗАЦИОННЫЕ ФИТИНГИ ВИДЫ И ПРИМЕНЕНИЕ

Канализационные фитинги представляют собой элементы систем канализации, необходимые для соединения конструкций и крепления к ней сантехнического оборудования. Применяются они, чаще всего, для обустройства внутренних хозяйственно-бытовых конструкций. А в частности, функциями их является:

• Отвод стоков с низкой температурой (до 80 градусов);
• Отвод стоков, поступающих не постоянно. То есть, стоков, проходящих в течении 1 минуты. Температура их при этом может составлять до 95 градусов;
• Отвод химических стоков, характеристики которых соответствуют стойкости изделий к химическим воздействиям.

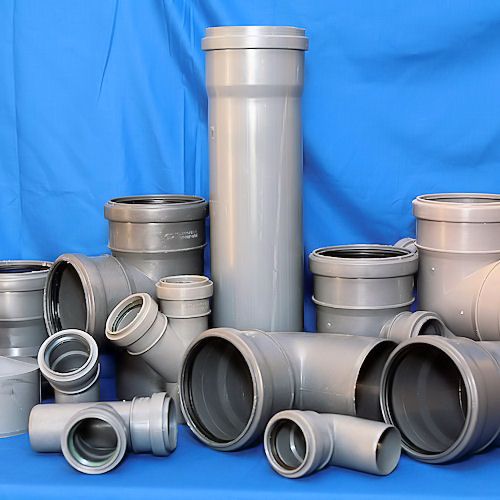

Рис. 1. Виды фитингов

Канализационные фитинги, соответственно, различаются по своей конфигурации.

Разновидности

Канализационные фитинги различаются по типу применения. Одни можно устанавливать во внутренних структурах, другие – в наружных. Они также различаются и по типу соединения. Одни канализационные фитинги закрепляются под кольцо из резины. Другие крепятся посредством склеивания. В магазинах можно найти следующие типы канализационных фитингов:

• Муфта. Необходима для крепления частей трубопровода в местах, где не предполагается поворотов;
• Тройник. Необходим для соединения двух разных ветвей. Чаще всего это основной и дополнительный трубопровод. Соединение может выполняться под углами 45, 76, 90 градусов, считающимися типовыми;
• Крестовина. Нужна для узлов повышенной степени сложности. Позволяет соединить три ветви. Обычно, одна из них является центральной. Производятся изделия на одну и на две полосы. Угол равен 45 и 90 градусов;
• Отвод. Используется тогда, когда требуется выполнить поворот конструкции.

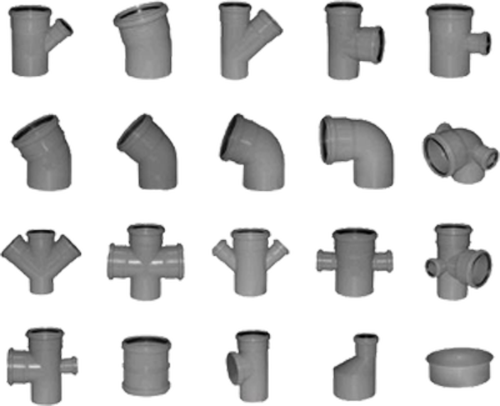

Рис. 2. Таблица выбора фитингов

Мы перечислили самые распространенные канализационные фитинги. Используются они практически в любых работах по установке систем. Однако существуют также вспомогательные фитинги:

• Редукция. Соединительный элемент необходим для скрепления изделий с различными размерами. Часто используется для скрепления центрального трубопровода и слива унитаза, так как диаметры данных изделий сильно разняться;
• Ревизия. Представляет собой элемент, загнутый под заданным углом. Монтируется в трубопровод. Именно через нее производится очистительные работы в случае возникновения заторов. Это очень важный элемент, ведь без него, для очистки, придется тратить уйму времени и сил;

Рис. 3. Канализационные фитинги

• Обратный клапан. Относительно недавняя разработка. Однако на данный момент широко применяется для обустройства канализаций. Необходим для защиты утечки стоков в помещения. То есть, нужен он для предупреждения противотока;
• Зонт для канализационной системы. Монтируется на конец конструкции, выходящей вверх, на крышу. Необходим для того, чтобы в систему канализации не попал мусор, атмосферные осадки;
• Аэратор для системы канализации. Представляет собой механизм, необходимый для разрядки давления в канализации. Простым языком, нужен он для предупреждения возникновения неприятных запахов в квартире, которые могут проникнуть из канализации;
• Компенсационный патрубок. Представляет собой деталь трубопровода с раструбным окончанием. Применяется в процессе выполнения ремонта в системе, когда требуется замена элементов или очистка;
• Заглушка. Применяется относительно редко. Необходима в случае формирования новой схемы или конструкции системы. С ее помощью закрывается один из концов системы в процессе ее монтажа. В дальнейшем, если трубопровод монтируется дальше, данный элемент убирается;

Рис. 4. Канализационные фитинги

• Хомуты из пластика. Необходимы для соединения трубопровода с несущими деталями постройки (пол, потолок и так далее). Монтируются они посредством дюбелей и саморезов. К трубопроводу фиксируются при помощи защелки;
• Противопожарная муфта. Устанавливается в областях, где трубопровод проходит между этажами. Необходима для предупреждения пожаров. Муфта, в случае возникновения возгорания, не дает огню распространиться через канализацию. Она представляет собой изделие из металла, с размерами 50 и 100 мм. Внутри этого изделия размещена специальная вспучивающаяся вставка, которая и не позволяет распространиться огню.

Рис. 5. Канализационные фитинги

Все канализационные фитинги должны соответствовать приятым нормам. В ином случае трудно быть уверенными в качестве соединений. Большинство из элементов, названых выше, применяются как для обустройства канализации в частном доме, так и для обустройства системы в многоквартирном доме. Следует заметить, что при работе необходимо использовать канализационные фитинги от одного и того же производителя. В ином случае в системе канализации возможны частые поломки, а ее работа не будет столь эффективной. Увидеть все разнообразие этих соединительных элементов вы можете на фото.
